Решетчатый настил

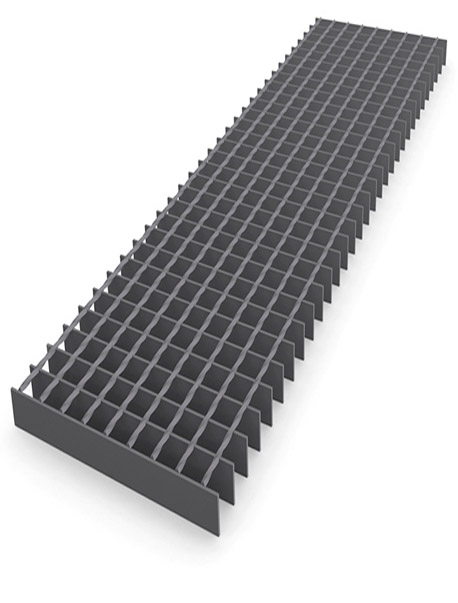

Решётчатый настил (из металла) - это конструкция из несущих и покровных стальных полос, соединённых между собой в определённой конфигурации. Несущие полосы принимают на себя основную нагрузку, а поперечные полосы являются соединяющими. Большинство типов решётчатых настилов имеет обрамление из стальной полосы.

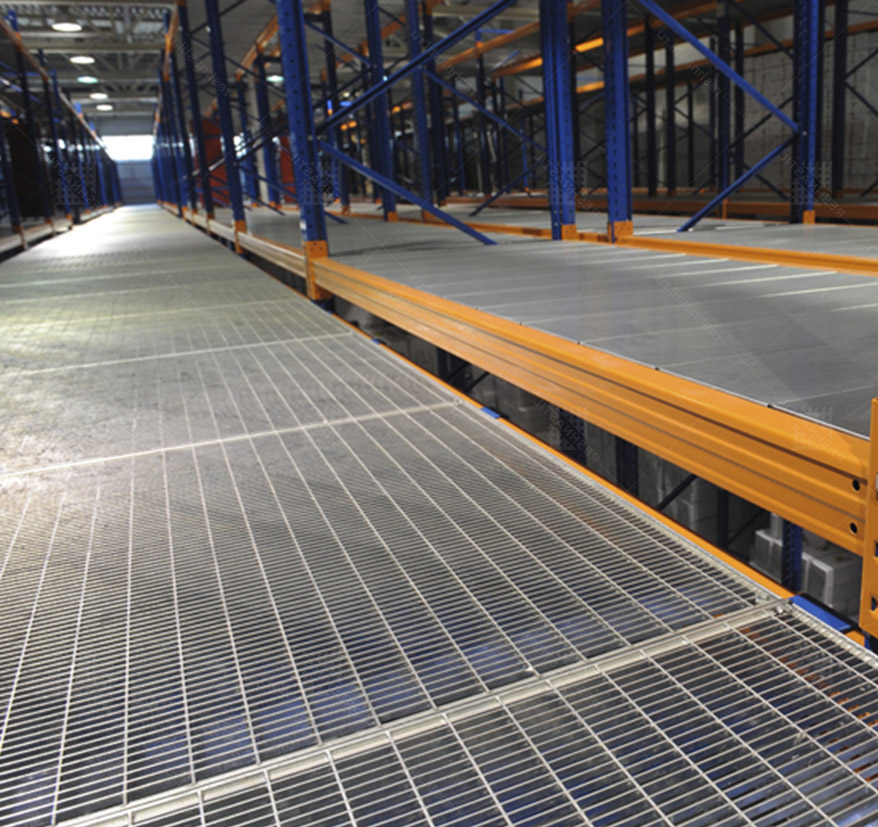

Решётчатые настилы используются как несущие конструкции сооружений, способные выдерживать высокие нагрузки, а также при устройстве строительных и смотровых площадок, различных ограждений, эстакад.

Мы предлагаем изготовление сварных и прессованных решетчатых настилов.

Прессованные решётчатые настилы изготавливаются из малоуглеродистой или нержавеющей стали методом холодной запрессовки связующих полос в несущие. Особенность технологии изготовления прессованных решёток заключается в бессварочном соединении полос. Процесс прессования осуществляется на специальном оборудовании при большом усилии. Технология гарантирует высокую прочность конструкции и обеспечивает монолитность её стыков.

Прессованные настилы получили широкое распространение в промышленности и строительстве, где очень важны надёжность и безопасность несущих элементов.

Сварные решётчатые настилы изготавливают при помощи контактной сварки несущих полос с покровным прутком различного сечения под высоким давлением. Основную нагрузку здесь несут металлические полосы. Поперечные кручёные пруты выполняют связующую функцию и обеспечивают высокую прочность.

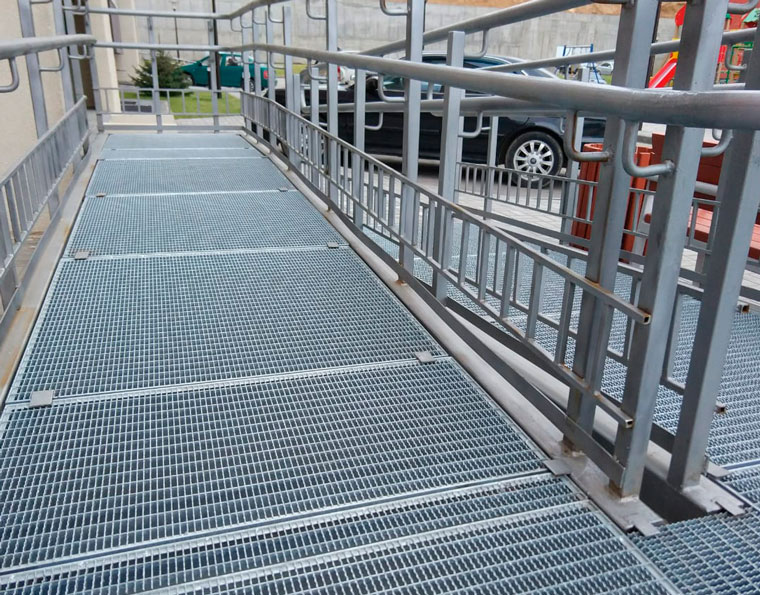

Настилы из сварных решёток используются при строительстве эстакад, площадок техобслуживания, проходных мостиков, устройстве пешеходных дорожек.

В настоящее время прессованная решётка является наиболее широко используемым типом решёток во многих странах Европы. Прессованная решётка имеет почти неограниченные возможности применения благодаря технологии производства, которая существенно отличается от технологии изготовления сварного прессованного настила, и которая позволяет изготавливать значительно больше разнообразных продуктов. Структура переплетения решёток может быть выбрана с учётом интересов заказчика, также как высота и толщина несущих полос.

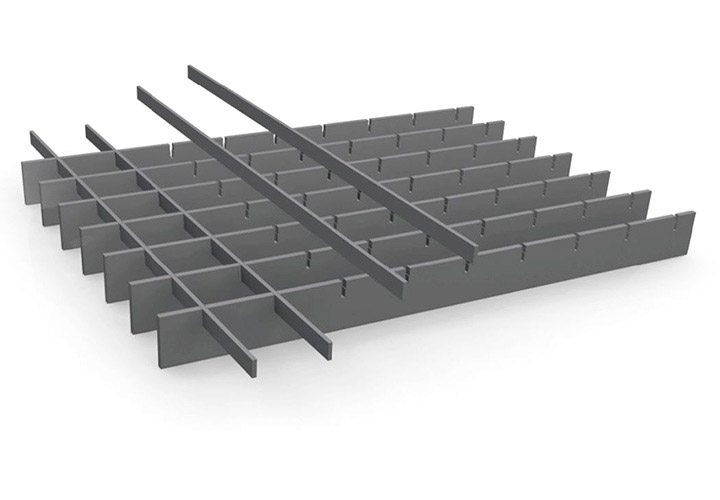

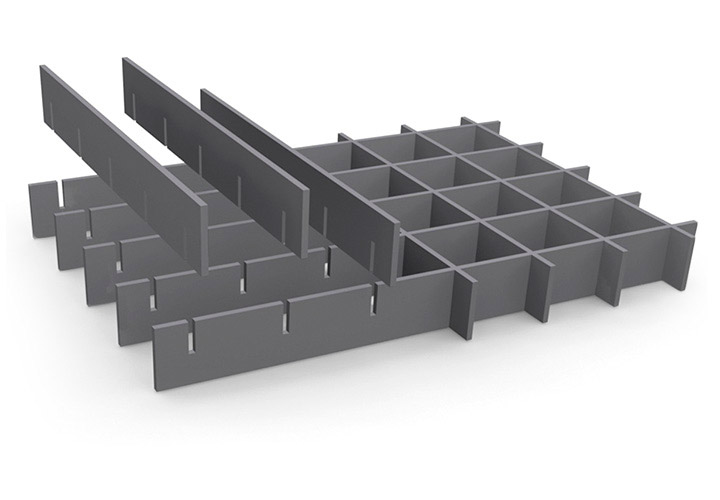

При изготовлении прессованной решётки покровные полосы, изготовленные, как правило, из холоднокатанной полосовой стали, запрессовываются в несущие полосы, в которых предварительно вырезаются шлицы. Край прессованных решёток обрамляется или специальным Т-образным профилем или полосой, которые привариваются к решётке методом стыковой сварки сопротивлением. Если существует повышенная опасность скольжения, то прессованные решётки можно изготовить в противоскользящем исполнении. С этой целью на верхней поверхности покровных и/или несущих полос вырезаются пазы. У прессованных решёток противоле жащие концевые ячейки, как правило, имеют одинаковый размер.

Сплошная сварка каждой точки пересечения несущей и покровной полосы образует чрезвычайно прочную и устойчивую к воздействию нагрузок конструкцию. В качестве покровных полос при изготовлении сварных прессованных настилов, как правило, используется четырёхгранная скрученная проволока, которая приваривается к неослабленным несущим полосам.

Сварка производится при высоком давлении методом стыковой сварки сопротивлением. Несущие полосы и четырёхгранные скрученные покровные прутки обрезаются под размер решётки, прежде чем поперечные прутки будут запрессованы в несущие полосы под давлением в 1000kN и одновременно сварены в целое при помощи электросварки 2 2500 KVA.

Неослабленные несущие полосы вместе с приваренными покровными прутками гарантируют высокую жёсткость на скручиваемость.

Сварные решётки обрамляются полосой, как правило соответствующей сечению несущей полосы.

• основным преимуществом решётчатого настила над просечно-вытяжным листом (ПВЛ) является его универсальная ячеистая конструкция. В результате изготовления образуется прочная ячеистая поверхность, что гарантирует высокую жесткость на скручивание;
• конструкции, изготовленные из решетчатого настила, демонстрируют значительную устойчивость к нагрузкам  и стойкость к деформации;
• в конструкции решетчатого настила реализовано оптимальное соотношение расхода материала и высокой несущей способности (несущая способность решетчатого настила при равной металлоёмкости выше);
• шаг элементов может быть разным в зависимости от назначения решетчатого настила;
• большие габариты (по сравнению с ПВЛ) , что позволяет при конструировании задавать большие пролёты несущих балок под установку решётчатого настила;
• экономическая эффективность решётчатого настила с точки зрения затрат на материалы и трудоёмкости на создание стабильной поверхности, на которую воздействуют внешние нагрузки;
• решетчатый настил обладает более высокими показателями износоустойчивости и высоким сроком безремонтной эксплуатации (более 20 лет), и поэтому обладает более длительным сроком службы и не требует дополнительных расходов на эксплуатацию;
• легкость монтажа и демонтажа решётчатого настила обеспечивается стандартным креплением, тогда как ПВЛ требует установки дополнительных рёбер жесткости с приваркой листа по контуру;
• светопрозрачность решетчатого настила - соотношение материала и свободной поверхности составляет 1 к 4, что создаёт ощущение прозрачности поверхности;
• воздухопроницаемость поверхностей, образованных решётчатыми настилами, упрощает выполнение задач воздухообмена помещений;
• применение решётчатых настилов вне помещений исключается скопление влаги и осадков на их поверхности.

Сварные и прессованные решетчатые настилы от ООО "ПромСтройМет" изготавливаются с высоким качеством, удобны в эксплуатации, соответствуют общепринятым стандартам и нормам.
