Изготовление ферм

Конструкция фермы

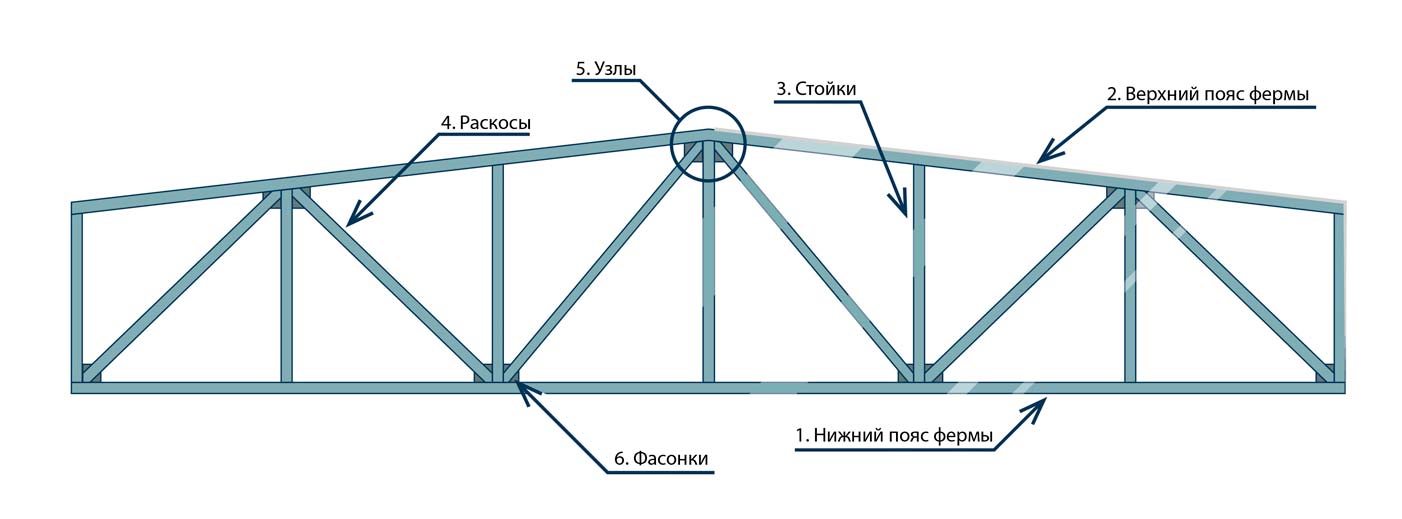

Ферма – это конструкция из соединенных в узлы стальных стержней, обеспечивающих жесткость и устойчивость фермы. Ее составляющими элементами являются пояс, формирующий контур фермы, и решетка, конструкцию которой составляют стойки и раскосы на сварке.

1. нижний пояс – продольная горизонтальная балка с соединительными узлами в нижней части фермы;
2. верхний пояс – продольная, наклонная или радиусная балка с соединительными узлами в верхней части фермы;
3. стойки – вертикальные поперечные связи с узлами нижнего иверхнего поясов, распределяющими по ферме нагрузку на сжатие;
4. раскосы – диагональные поперечные связи с узлами верхнего и нижнего поясов, принимающими нагрузку на сжатие и растяжение;
5. узлы – точки соединения вертикальных стоек и диагональных раскосов с горизонтальными балками нижнего и верхнего пояса (шарнирное сочленение). Узловое соединение сварное – соединение с непосредственным примыканием всех элементов друг к другу;
6. узловое соединение болтовое или клепаное – соединение, в котором все пояса и решетки поперечных связей соединяются фасонкой из листового металла.

Для конструкционных параметров фермы характерны определенные величины:

- длина пролета – расстояние между двумя ближайшими опорными точками;
- панель нижнего пояса – расстояние между двумя смежными узлами на нижней продольной балке;
- панель верхнего пояса – расстояние между ближайшими двумя узлами на верхней продольной балке;
- высота – габаритный размер фермы с параллельными поясами по вертикали.



Применение металлических ферм

Применение металлических ферм разнообразно из-за возможности создавать конструкции под назначение объекта, и в числе основных производятся:

• стандартные фермы для зальных помещений общественных зданий;
• нестандартные фермы для промышленных и общественных зданий;
• подстропильные фермы всех типов;
• фермы с повышенным запасом прочности.

Металлические фермы с высоким запасом прочности и небольшим весом применяются как:

• перекрытие объектов промышленного назначения;
• покрытие для жилых сооружений;
• пролетные конструкции при строительстве мостов;
• конструкции для наружной рекламы;
• конструкции для кровли павильонов, спортивных и торговых комплексов, центров и объектов самого различного назначения.

Виды ферм

Металлические фермы различают по очертанию поясов, виду решетки и типу сечения стержней ферм.

Исходя из очертания поясов ферм выделяют:

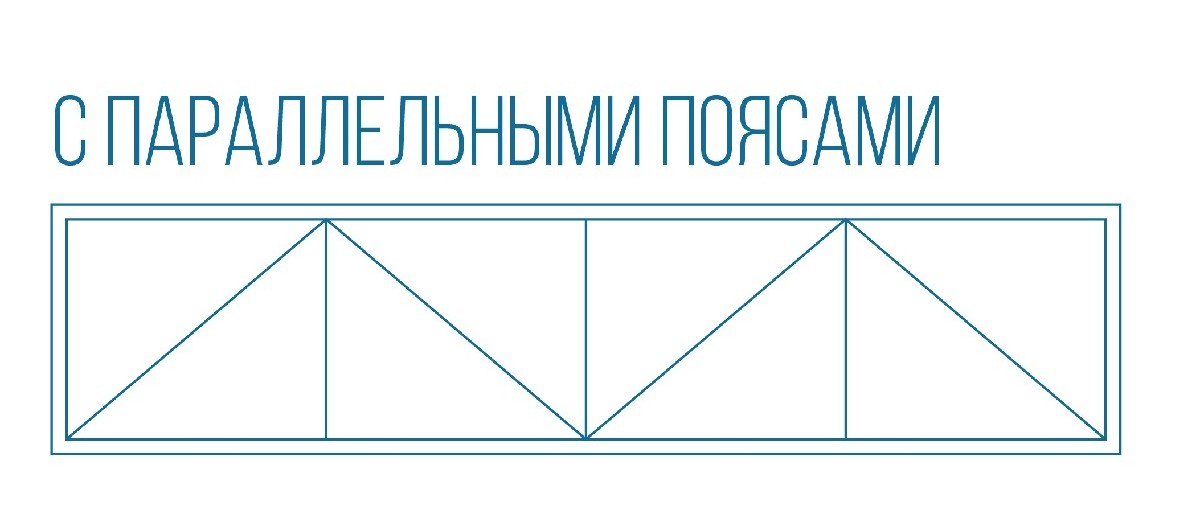

- фермы с параллельными поясами с применением в покрытии кровли – экономичный вариант с использованием стоек и раскосов одинаковых размеров;

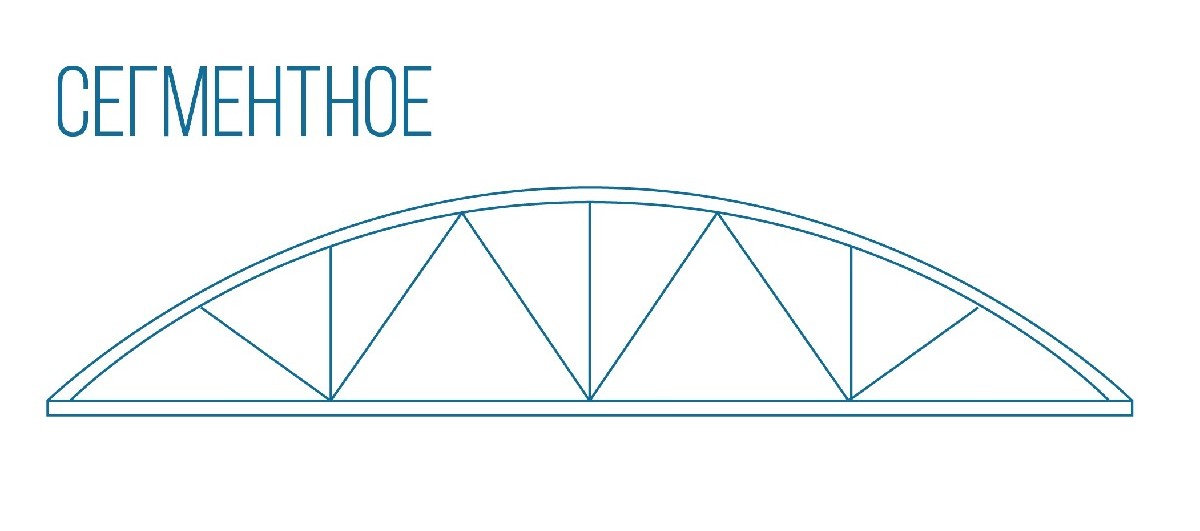

- сегментные фермы с криволинейным очертанием пояса эффективны при сооружении кровли со светопрозрачным покрытием;

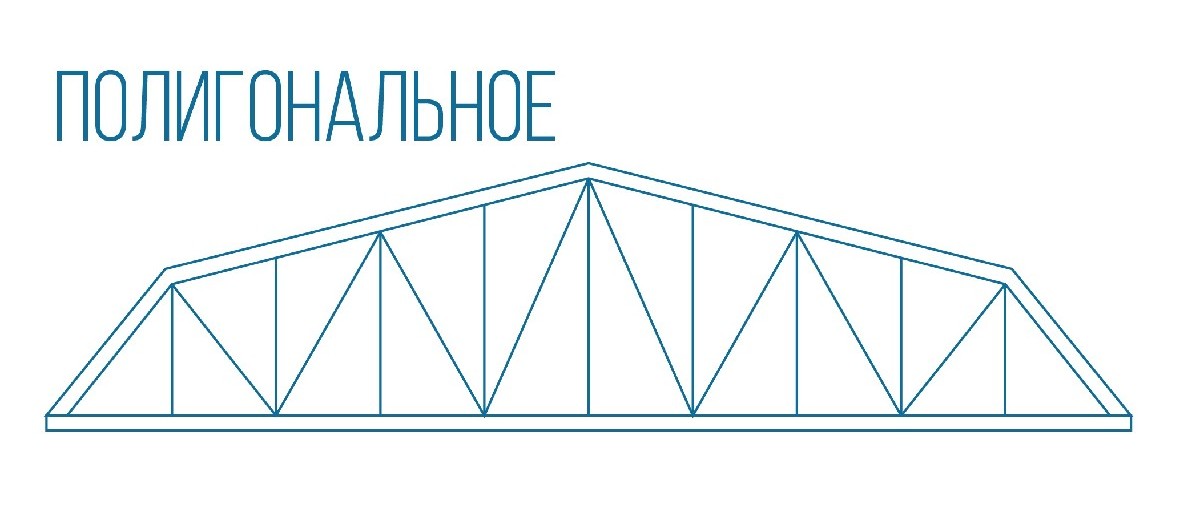

- фермы полигонального очертания с применением в конструировании больших пролетов и мостовых конструкций выдерживают большие нагрузки от тяжелого настила и осадков;

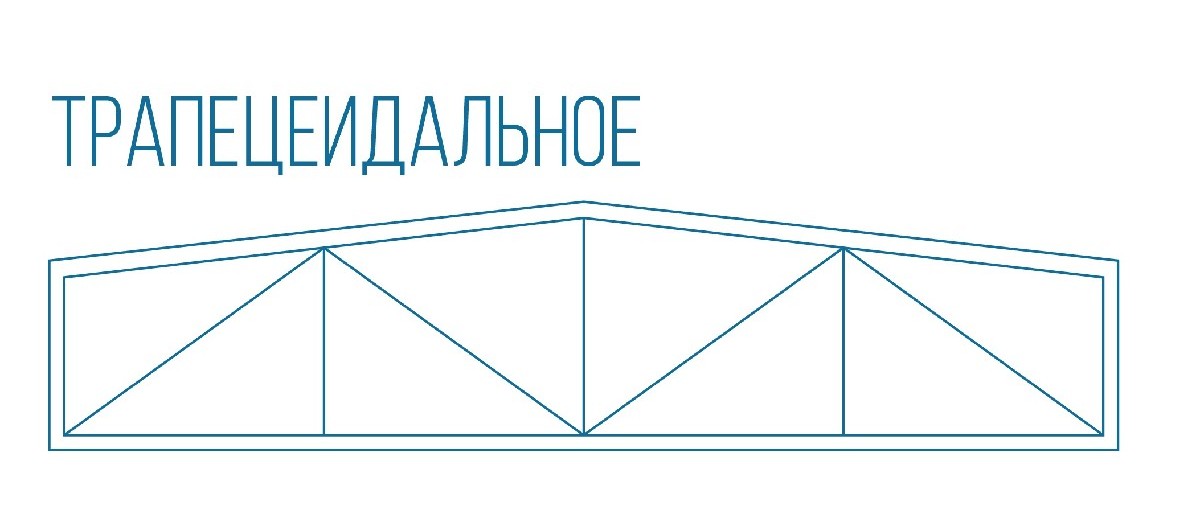

- фермы трапецеидального очертания с применением для прочности каркаса здания;

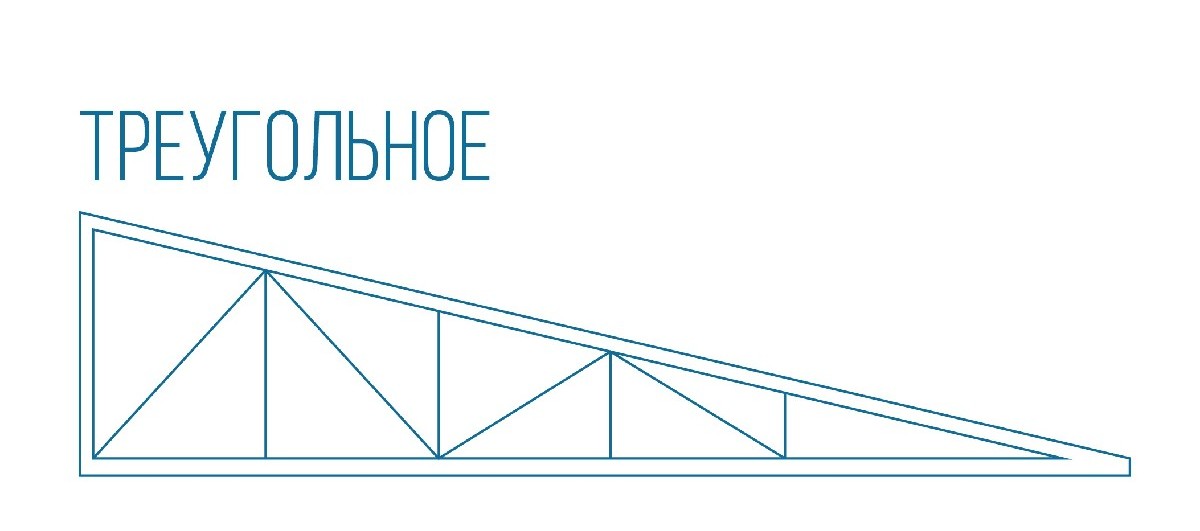

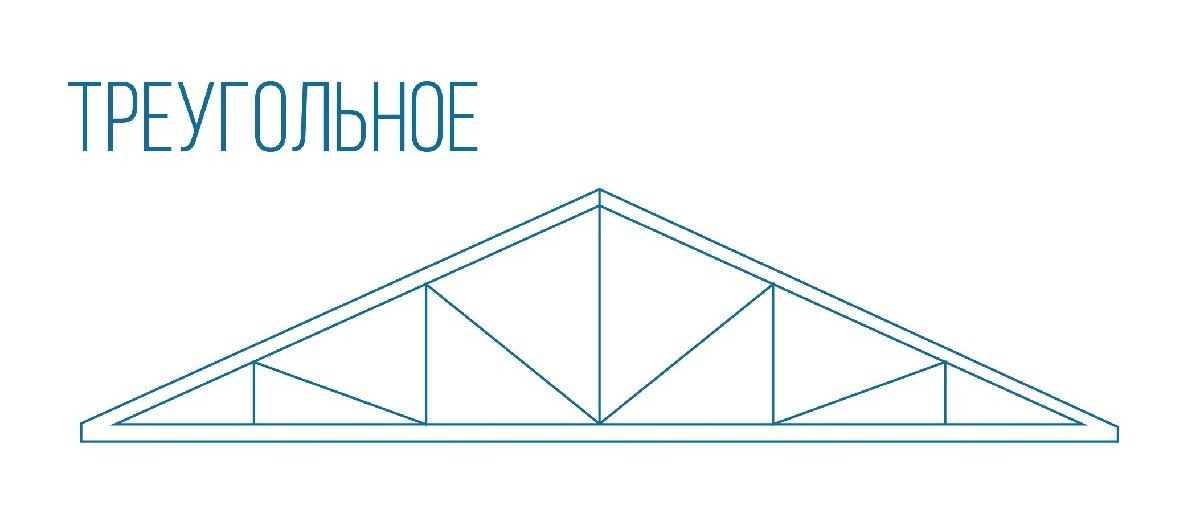

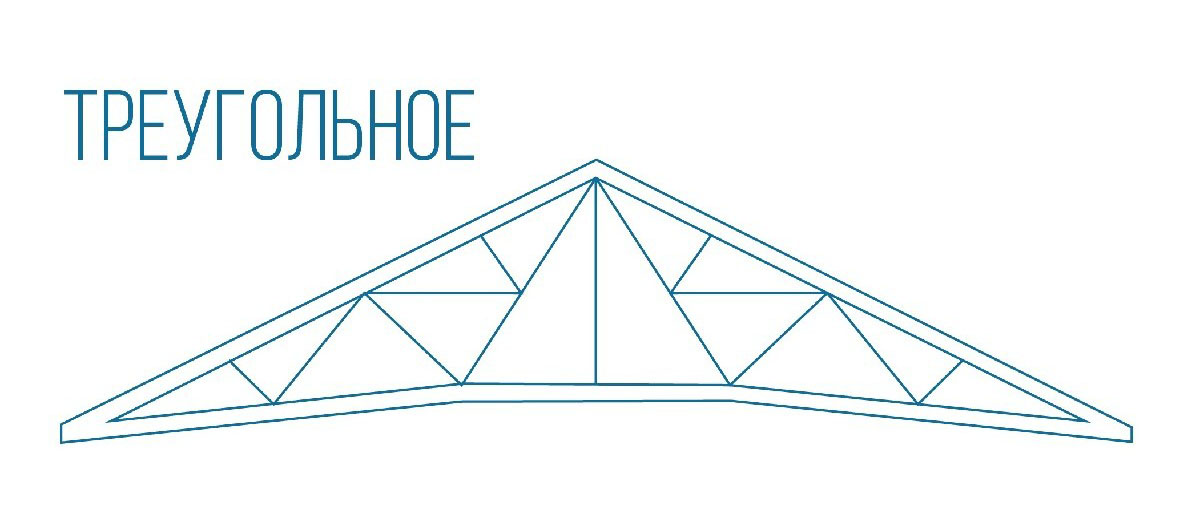

- фермы треугольного очертания с применением в консольных и балочных системах при сосредоточенной нагрузке в середине пролета, на кровлях с большим уклоном (двускатные) и с высокой нагрузкой (односкатные).





Фермы по типам решеток бывают:

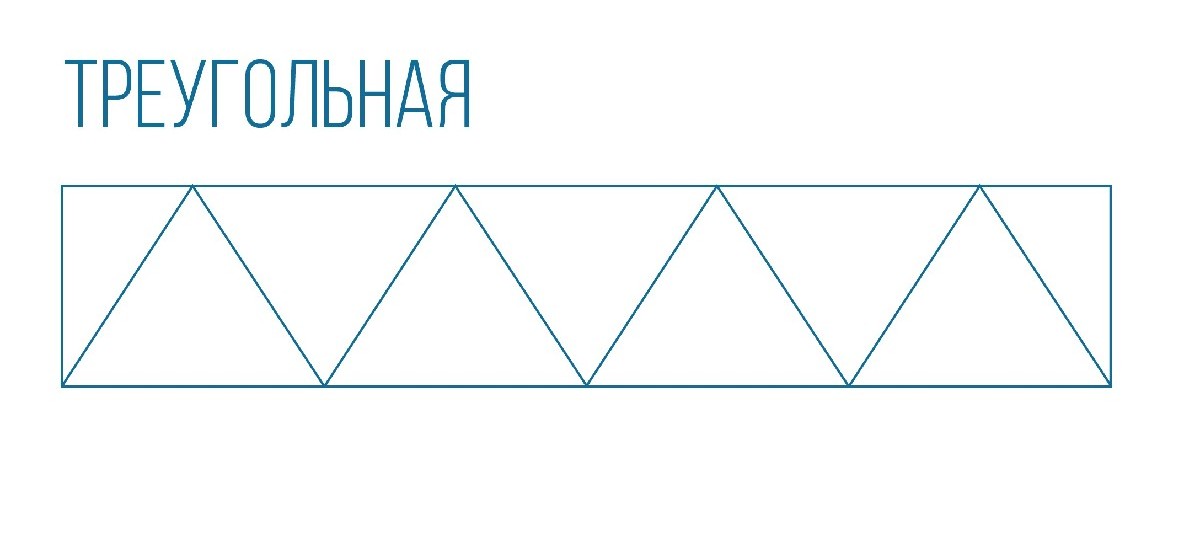

- треугольная система решетки применяется в фермах с параллельными поясами или трапецеидального очертания;

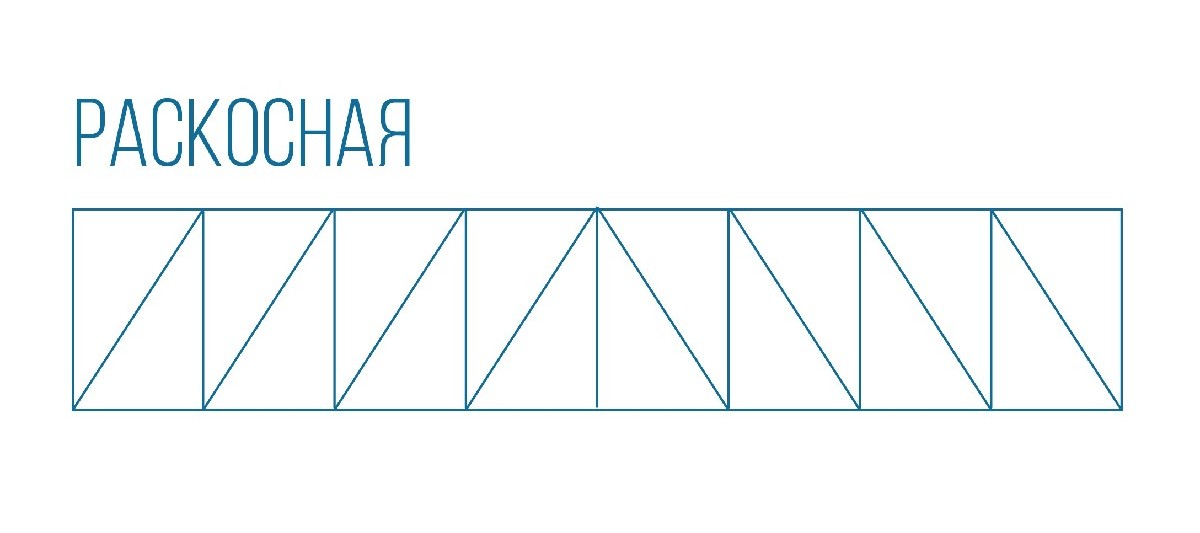

- раскосная система решетки применима при небольшой высоте ферм, а по стойкам передаются большие усилия;

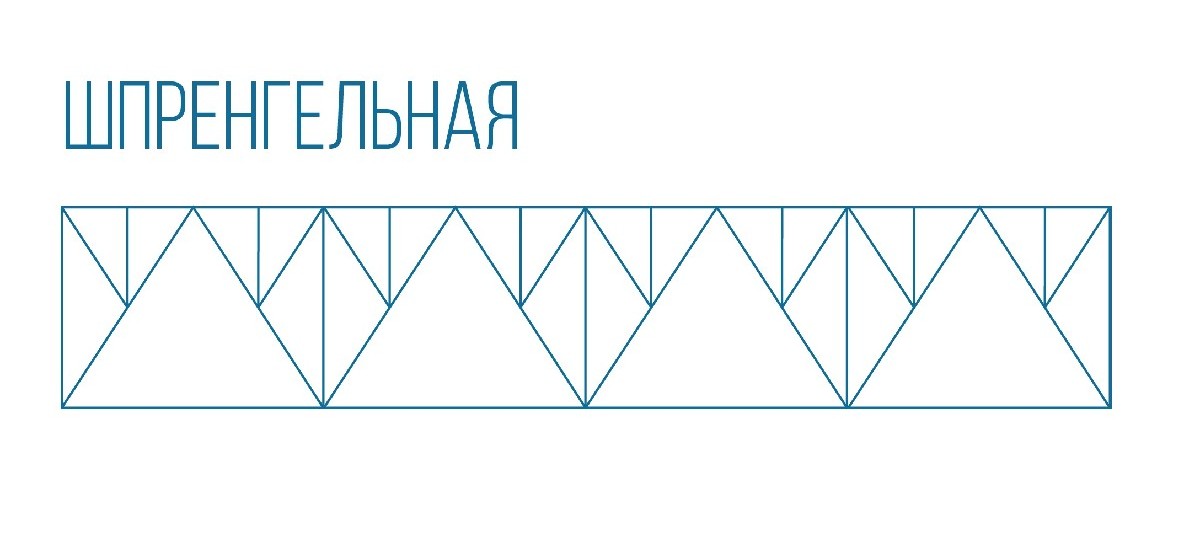

- шпренгельная решетка применима при сосредоточении нагрузок к верхнему поясу и для уменьшения длины расчетного пояса;

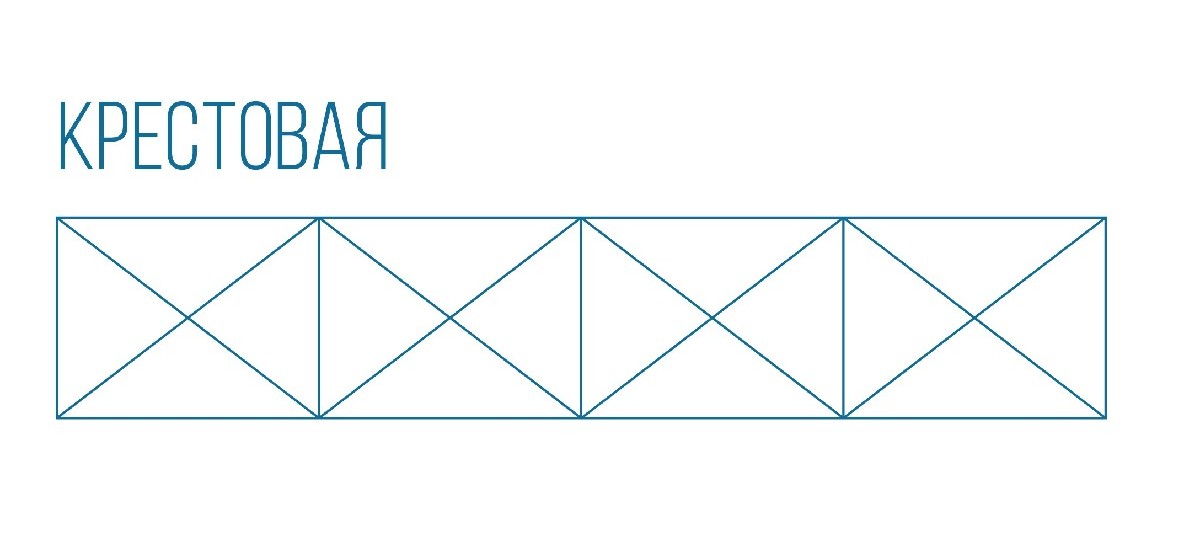

- крестовая решетка применима при нагрузке на ферму в обоих направлениях;

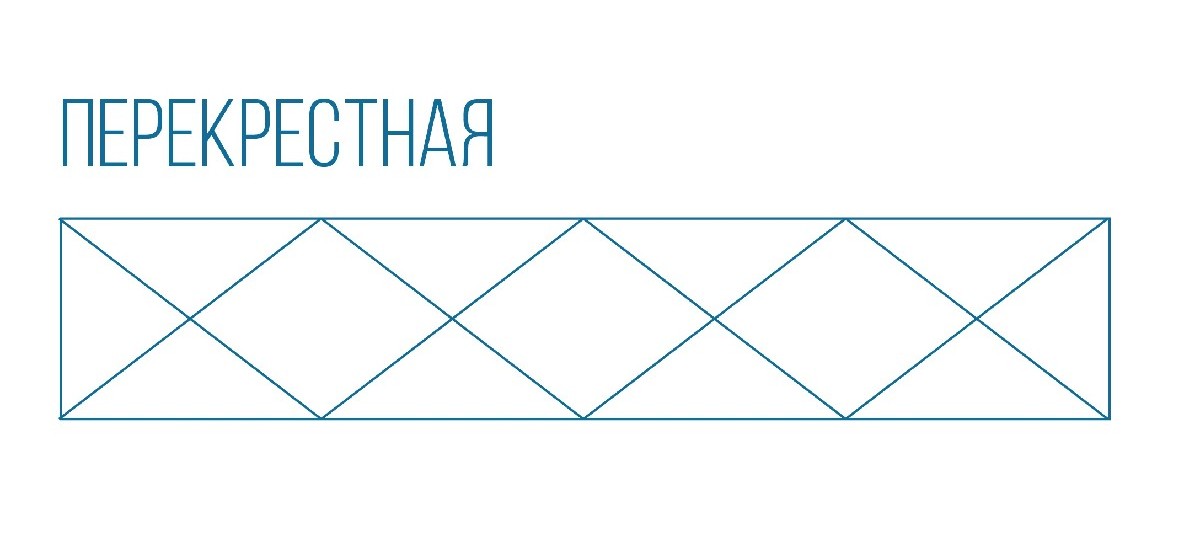

- перекрестная решетка применима в фермах с поясами, выполненными из тавров;

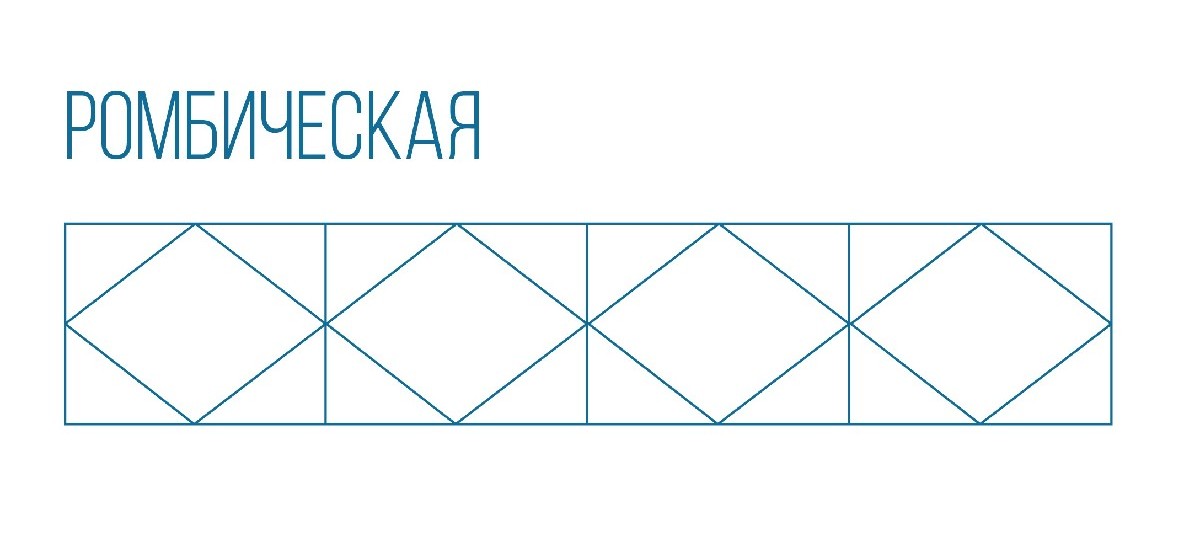

- ромбическая решетка обладает большой жесткостью и применима в конструкциях на большие поперечные силы;

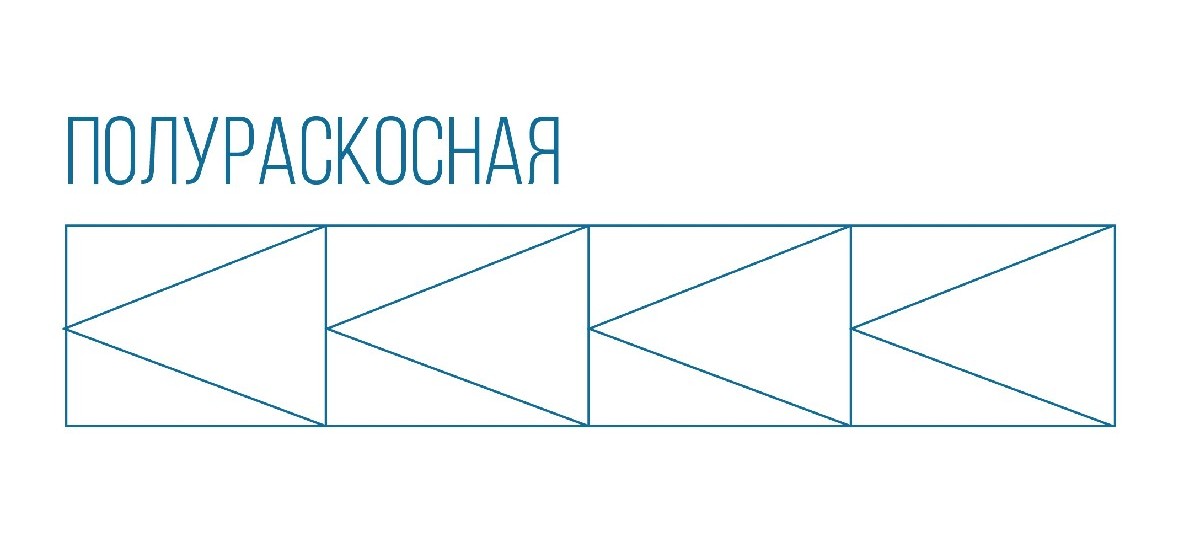

- полураскосная решетка обладает жесткостью и применима в конструкциях на большие поперечные силы (мосты, мачты, башни, вышки связи, высокие фермы).



Типы решеток ферм определяются от схемы приложения нагрузок, очертания поясов и конструктивных требований проекта. Тип решетки определяет будущий вес фермы, ее внешний вид и трудозатраты.

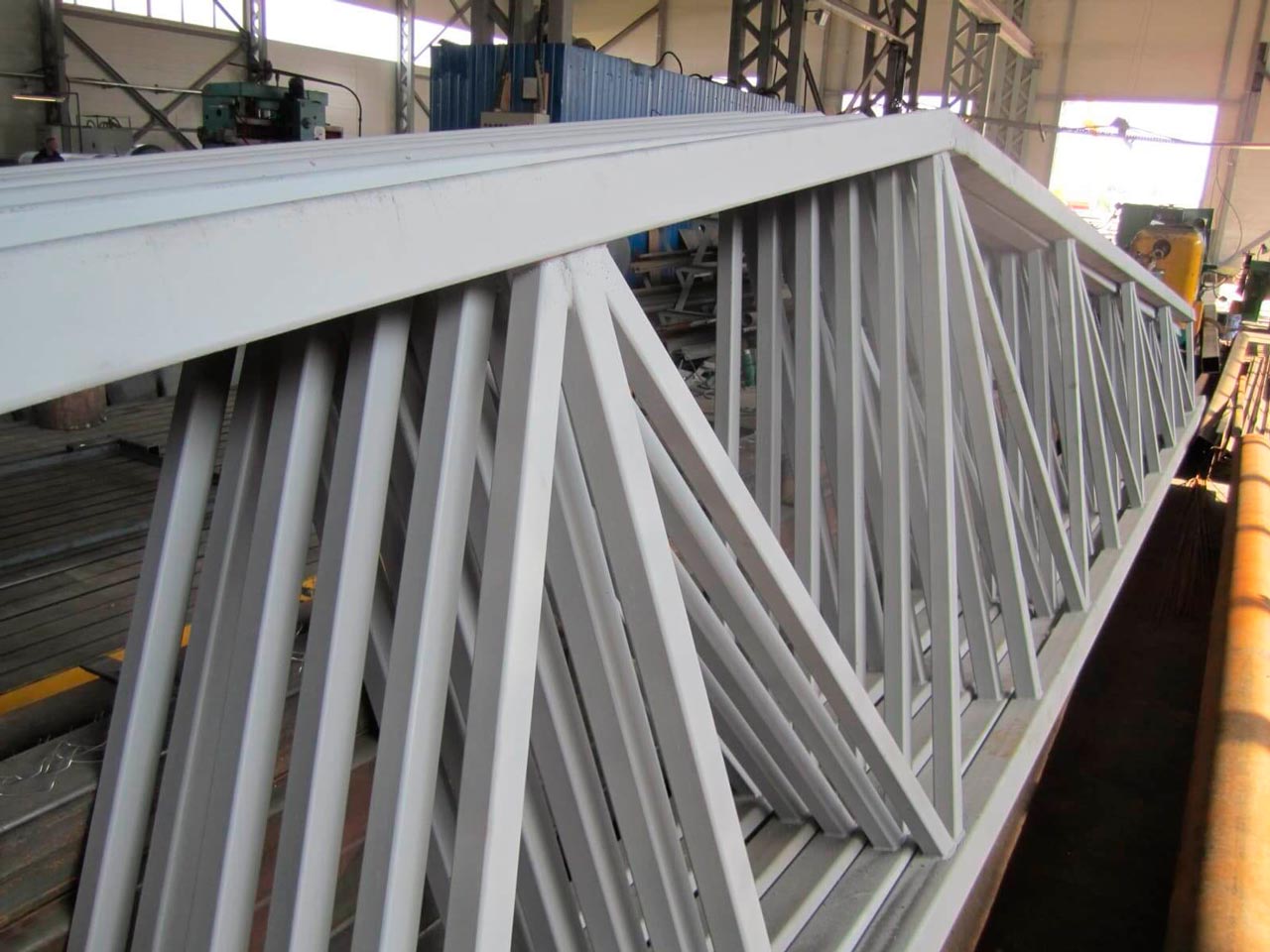

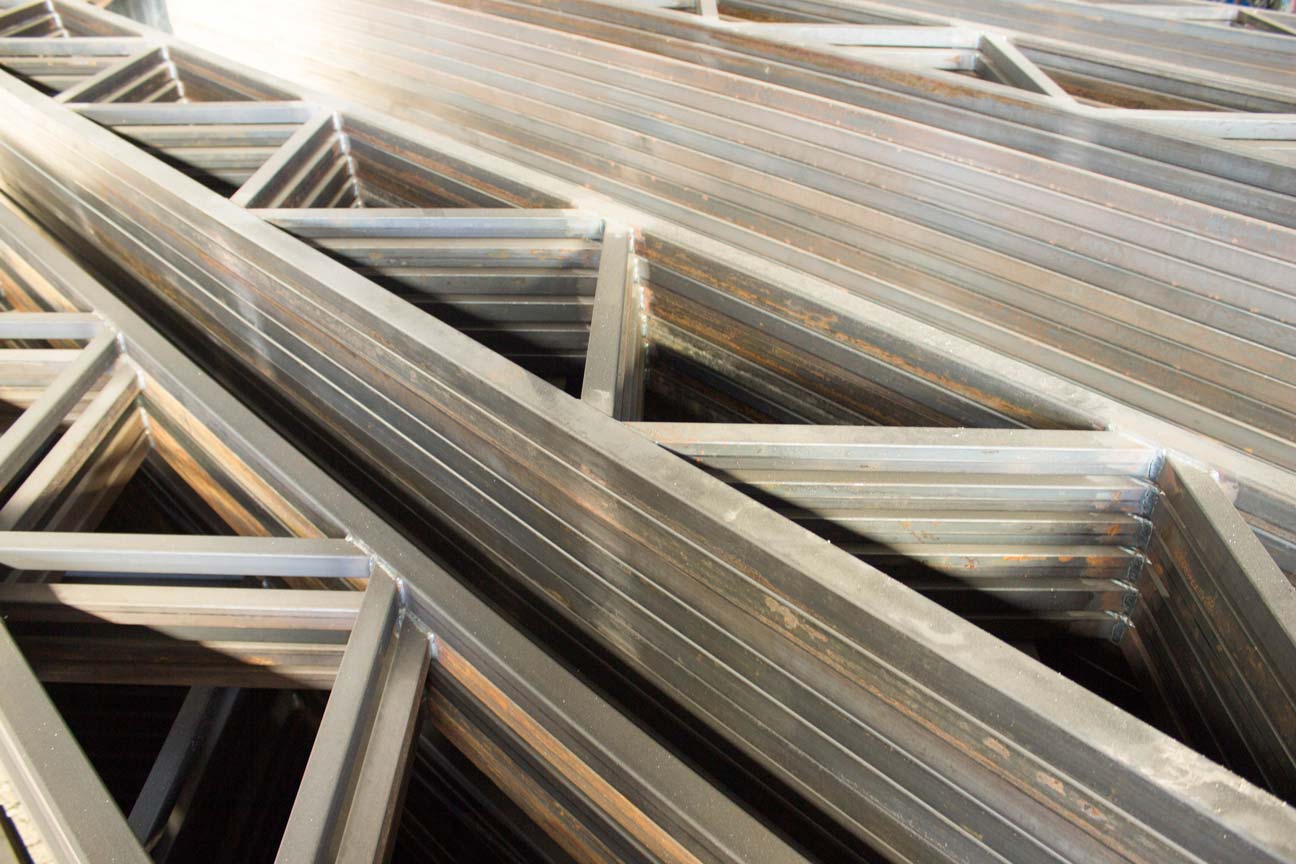

Металлические фермы изготавливаются из прочных стальных материалов (двутавр, швеллер, профильная труба, металлический уголок) с применением дополнительных защитных покрытий.

Металлические фермы от ООО "ПромСтройМет" изготавливаются с высоким качеством, удобны в эксплуатации, соответствуют общепринятым стандартам и нормам.
