Изготовление шатровых водонапорных башен

Водонапорные башни (емкости, резервуары) - это специальные гидротехнические сооружения в системе водоснабжения, предназначенные для перекачки и хранения запаса воды, способствующие регулированию ее напора и расхода в водопроводной сети, а также обеспечивающие выравнивание графика работы водяных насосных станций.

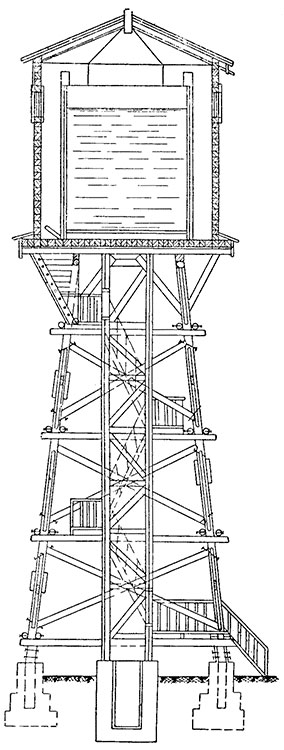

Основной особенностью водонапорных башен шатрового типа является то, что в них резервуар заключен внутри особого строения (шатра) для поддержания теплоустойчивости работы резрвуара в условиях отрицательных температур и медленного водообмена (а в жарком климате—для предохранения питьевой воды от нагрева).

В зависимости от количества резервуаров, изготавливаются башни с одним резервуаром, а также с несколькими (если на объекте водоснабжения требуется вода различ­ного качества по чистоте и температуре).

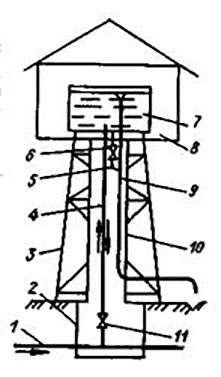

1 – водопроводная труба;

2 – смотровой колодец;

3 – ствол;

4 – напорно-разводящая труба;

5 – сливная труба;

6 – задвижка сливной трубы;

7 – водонапорный бак;

8 – шатер;

9 – переливная (контрольная) труба;

10 – утеплительный короб;

11 – задвижка напорно-разводящей трубы.

Водонапорная башня предназначена для следующих целей:

• заполнения ее бака водой из ближайшего источника, включая подземные водоносные пласты, с помощью насоса/насосной станции;
• хранения запаса воды;
• подачи ее под собственным напором в автономную систему водоснабжения на нужды населенного пункта, производственного, сельскохозяйственного объекта.

Вторая функция водонапорной башни, как искусственного источника наружного противопожарного водоснабжения:

• для защиты поселений, где жителей меньше 5 тыс. человек;
• отдельных строительных объектов за их чертой, не обеспеченных наружным водоснабжением;
• объектов любого назначения, с расходом воды на тушение не выше 10 л/с;
• зданий малоэтажной застройки площадью, не превышающей нормативную для пожарного отсека по их степени стойкости огню.

Кроме того, водонапорные башни используются в качестве дополнительного источника для заправки пожарных автомашин, когда организовывается подвоз воды к месту пожара. Для этого:

• снаружи башни на отводящем, подводящем трубопроводе врезают патрубок с соединительной головкой для подключения, заправки пожарной автотехники;
• у водонапорной башни, а также по направлению подъезда к ней, так же как для пожарных гидрантов, водоемов, должны устанавливаться указатели расстояния до них, с использованием светоотражающих материалов.

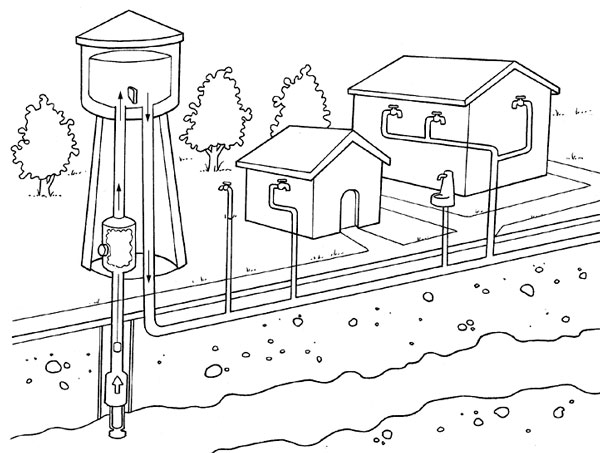

• с помощью насоса по подающему трубопроводу происходит забор воды из подземной скважины, реки, озера в накопительный бак, смонтированный наверху башни;
• под собственным напором, обусловленным высотой размещения бака, вода самотеком движется по подающему трубопроводу в автономную/локальную систему снабжения ее потребителей – жилых домов, промышленных, сельскохозяйственных производств. Имеется также возможность с помощью соединительных патрубков с вентилями непосредственной заправки сельскохозяйственной, поливочной, пожарной автотехники.;
• при небольшом разборе воды напорный бак постепенно заполняется, и при достижении максимального уровня автоматика по сигналу электроконтактного датчика отключает подачу электропитания на насос;
• при понижении уровня до минимально установленного значения происходит включение насоса.
